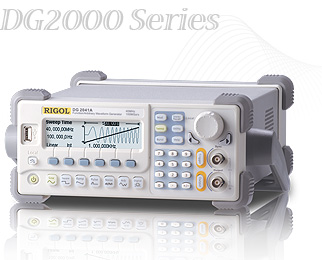

DG2000系列
函数/任意波信号发生器 |
 |
|
| 应
用 |
| 1. 模拟传感器和实际环境信号 |
| 2. 电子、电路功能测试 |
| 3. 串行总线测试 |
| 4. IC芯片测试 |
| 随心调制波形，逼近真实环境 |
设备尺寸：宽×高×深＝232mm×108mm×288mm
重量：2.7kg |
|
|
| 产品型号 |
DG2041A |
| 通道数 |
1通道 |
| 最高输出频率 |
40MHz |
| 频率精度 |
1 μHz |
| 任意波形长度 |
2 pts – 512
kpts |
| 幅度范围 |
20 mVpp ~
10 Vpp（50 Ω），40 mV ～ 20 Vpp（高阻） |
| 接口 |
USB Host,USB
Device,LAN,GPIB,RS232,支持U盘存储 |
|
| |
普源DG2041A特点及优点: |
| |
1. 直接数字频率合成技术（DDS），得到精确、稳定、低失真的输出信号 |
| |
2. 丰富的输入输出信号：波形输出，同步信号输出，外接调制源，外接基准10MHz时钟源，外触发输入，内部10MHz时钟输出
脉宽调制(PWM)、 扫频(SWEEP)、突发(BURST) |
| |
3. 100MSa/s采样率，14位垂直分辨率，512Kpts波形长度，40MHz的最高输出频率 |
| |
4. 输出5种基本波形，内置48种任意波形 |
| |
5. 集成了脉冲脉宽和边沿可调的功能 |
| |
6. 输出十种标准波形：
正弦波、方波、锯齿波、脉冲、噪声、指数上升、指
数下降、Sin(x)/x、心电图波、直流；用户自定义的任意波形 |
| |
7. 丰富的调制功能：
调幅(AM)、调频(FM)、调相(PM)、频移键控(FSK)、脉
宽调制(PWM)、扫频(SWEEP)、突发(BURST) 。可选的
内部/外部调制源。 |
| |
8. 支持即插即用USB存储设备，并可通过USB存储设备存储、读取波形配置参数及用户自定义任意波形，以及进行软件升级 |
| |
9.内置以太网接口，支持WEB远程控制 |
| |
10.与DS1000系列示波器无缝对接，直接获取示波器中存储的波形并无损地重现 |
| |
11.图形化界面可以对信号设置进行可视化验证 |
| |
12.多种语言用户界面, 嵌入式帮助系统 |
|
|
